Selección de máquina: cómo estimar la potencia necesaria para un descargador de barcos de tornillo

Seleccionando el derecho Descargador de barcos de tornillo para su operación portuaria es una decisión crítica que impacta directamente la eficiencia, los costos operativos y la confiabilidad a largo plazo. min el centro de este proceso de selección se encuentra la estimación precisa de los requisitos de energía. Un motor de tamaño insuficiente conduce a paradas frecuentes, mayor mantenimiento y no lograr las tasas de descarga objetivo, mientras que uno de gran tamaño genera gastos de capital innecesarios y un mayor consumo de energía. mista guía proporciona un enfoque integral, paso a paso, para estimar la potencia necesaria para un Descargador de barcos de tornillo , profundizando en los factores y cálculos clave que definen calculo de la potencia del transportador de tornillo para estas complejas máquinas. Un adecuado estimación de potencia para descargador a granel es fundamental para garantizar un rendimiento óptimo y un retorno de la inversión.

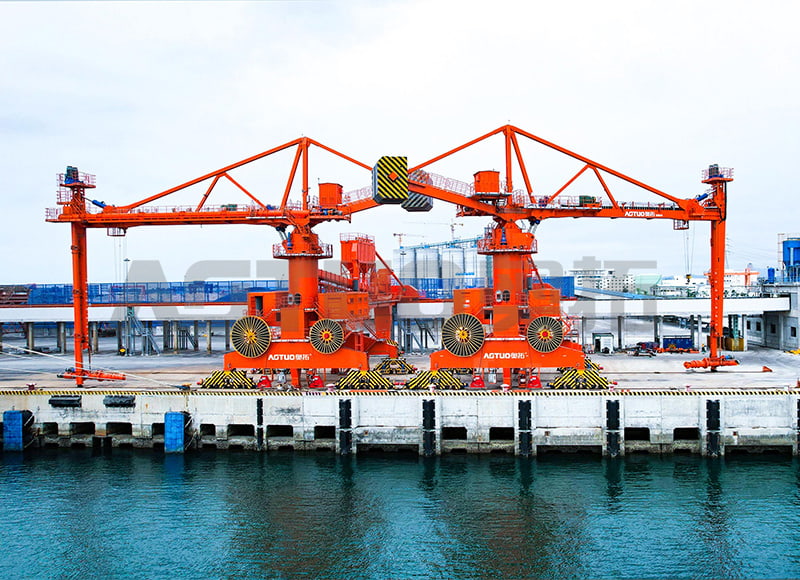

Descargador móvil de barco de tornillo sobre carril 1000-70000 DWT 200-1500t/h

Comprender los componentes centrales de la demanda de energía

La potencia total necesaria para impulsar un Descargador de barcos de tornillo no es un valor único sino la suma de varios componentes distintos. Cada uno de estos componentes representa una fuerza que el motor debe superar para mover el material desde la bodega del barco hasta el sistema receptor en tierra. Comprender estos elementos es el primer paso en cualquier análisis preciso. guía de tamaño del motor del descargador .

• pagotencia de manipulación de materiales (pag _h ): mista es la potencia necesaria para levantar y mover el material a granel a lo largo e inclinado del transportador de tornillo. Está directamente relacionado con la capacidad, la altura de elevación y la longitud del transportador.
• pagotencia de fricción del material (pag _F ): A medida que el material se mueve, roza contra las paletas del tornillo y la artesa, creando fricción. Este componente está influenciado por la abrasividad del material y su coeficiente de fricción interna.
• pagotencia del transportador vacío (P _E ): Esta es la potencia necesaria para hacer funcionar el descargador en vacío, superando la fricción mecánica en cojinetes, cajas de engranajes y otras piezas móviles.
• Cargas adicionales: La operación inclinada, los factores ambientales como la resistencia del viento en la pluma y la energía necesaria para los sistemas auxiliares como los movimientos de abatimiento y giro también contribuyen a la demanda total.

Factores clave que influyen en los requisitos de energía

Estimar con precisión la potencia es un problema de múltiples variables. Antes de poder comenzar cualquier cálculo, es fundamental recopilar datos específicos sobre el material a manipular y los parámetros operativos del descargador. Estos datos constituyen la base de una información fiable. estimación de potencia para descargador a granel .

• Densidad aparente del material (γ): El peso por unidad de volumen (por ejemplo, kg/m³) del material. Los materiales más pesados, como el mineral de hierro, requieren mucha más energía que los materiales más ligeros, como el grano.
• Capacidad de Descarga (Q): El caudal másico deseado (por ejemplo, toneladas por hora). Este es un factor principal del requisito de energía.
• Longitud del transportador (L) e inclinación (h): La distancia horizontal total y la altura de elevación vertical a la que se debe transportar el material. Los transportadores más largos y empinados exigen más potencia.
• Factor de fricción del material (f): Un valor adimensional que representa las características de flujo del material y su interacción con las superficies del transportador. Es mayor para materiales pegajosos o abrasivos.
• Coeficiente de llenado (φ): La relación entre el área de la sección transversal llena de material y el área total disponible. Normalmente, esto está entre el 15 % y el 45 % en el caso de los transportadores de tornillo para evitar la sobrecarga.

Tabla de comparación de propiedades de materiales

Las propiedades del material a granel son quizás la variable más importante. La siguiente tabla proporciona valores típicos para materiales comunes, que son insumos cruciales para el calculo de la potencia del transportador de tornillo .

Una metodología de cálculo de potencia paso a paso

Si bien a menudo se utiliza software detallado para los diseños finales, una estimación manual proporciona información invaluable. La siguiente metodología, basada en los estándares CEMA (Asociación de fabricantes de equipos transportadores), describe el proceso para un transportador de tornillo horizontal básico. Esto constituye el núcleo de cualquier guía de tamaño del motor del descargador .

Paso 1: Calcular la potencia de manipulación de materiales (P _h )

Esta es la potencia necesaria para mover la masa del material a lo largo de la distancia requerida. La fórmula es:

P _h (kW) = (C * L * g) / 3600

Donde: C = Capacidad (kg/h), L = Longitud del transportador (m), g = Gravedad (9,81 m/s²). Para transportadores inclinados, 'L' se reemplaza por la distancia total de transporte, lo que aumenta significativamente la demanda de energía.

• Ejemplo: Para una capacidad de 500 t/h (500.000 kg/h) en 30 metros: P _h = (500.000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Consideración: Este componente es más sensible a los cambios en la capacidad y la altura de elevación.

Paso 2: Calcular la potencia de fricción del material (P _F )

Esto explica la fricción entre el material y el tornillo/canal. La fórmula es:

P _F (kW) = (C * L * f) / 3670

Donde: f es el factor de fricción del material (por ejemplo, 1,5 para cemento, 4,0 para clínker).

• Ejemplo (continuación): Para cemento (f=1,5) más de 30 metros: P _F = (500.000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Consideración: Los materiales abrasivos con un factor 'f' alto aumentarán drásticamente este valor.

Paso 3: tener en cuenta la eficiencia y determinar la potencia instalada

Los valores de potencia calculados son teóricos y no tienen en cuenta las pérdidas mecánicas. La potencia total requerida en el eje del motor se encuentra dividiendo la suma de todos los componentes de potencia por la eficiencia general de la transmisión (η).

P _totales = (P _h P _F P _E ) / η

• Eficiencia (η): Para un sistema que incluye una caja de cambios y cojinetes, η suele estar entre 0,85 y 0,95.
• pagotencia del transportador vacío (P _E ): Esto se puede estimar a partir de los datos del fabricante o como un pequeño porcentaje (por ejemplo, 5-10%) de la potencia del material para las estimaciones iniciales.
• Dimensionamiento final: Generalmente se agrega un factor de seguridad del 10-15% al P _totales para llegar a la potencia final instalada del motor, asegurando que pueda soportar cargas de arranque y sobrecargas menores.

Consideraciones avanzadas para aplicaciones del mundo real

El cálculo básico proporciona una base, pero el mundo real especificación del descargador de tornillo requiere tener en cuenta dinámicas más complejas. Empresas con amplia experiencia en ingeniería, como hangzhou Aotuo Mechanical and Electrical Co., Ltd., integran estos factores en sus diseños de equipos capaces de manejar hasta 3000t/h.

• Variadores de frecuencia variable (VFD): El uso de un VFD permite que el motor funcione a diferentes velocidades y proporciona un "arranque suave", lo que reduce la corriente máxima y la tensión mecánica durante el arranque, que pueden ser superiores a la potencia de funcionamiento.
• Condiciones no estándar: Las operaciones en frío extremo pueden afectar las propiedades del material y la viscosidad del lubricante, mientras que la alta humedad puede aumentar la adhesión de ciertos materiales, lo que afecta la demanda de energía.
• Múltiples unidades de accionamiento: Para descargadores de tornillo muy largos, la energía puede ser suministrada por múltiples motores colocados a intervalos a lo largo para evitar una torsión excesiva en el eje del tornillo.
• Poder de integración del sistema: el total estimación de potencia para descargador a granel También debe incluir la energía requerida para abatir (subir/bajar) la pluma, girar (rotar) el descargador y los sistemas de recolección de polvo.

Preguntas frecuentes

¿Cuál es el error más común al dimensionar un motor para un descargador de barcos de tornillo?

El error más común y costoso es subestimar el factor de fricción del material (valor 'f') y la ineficiencia general del sistema. Los ingenieros a menudo se centran en la potencia de elevación básica (P _h ) pero no tienen en cuenta adecuadamente la energía adicional necesaria para empujar materiales abrasivos o pegajosos como clinker o carbón húmedo a través del canal. Este descuido, combinado con el uso de una eficiencia de transmisión demasiado optimista, lleva a seleccionar un motor de tamaño insuficiente que se sobrecargará, se disparará y tendrá una vida útil más corta de manera constante. Un robusto guía de tamaño del motor del descargador Siempre se hace hincapié en factores de fricción conservadores y específicos del material.

¿Cómo afecta la elección del material al cálculo de potencia más allá de la densidad?

Si bien la densidad afecta directamente la potencia de manipulación de materiales (P _h ), las características físicas del material influyen profundamente en el poder de fricción del material (P _F ). Un material abrasivo como el mineral de hierro o el clinker tiene un factor de fricción muy alto ('f'), que puede multiplicar la P _F componente varias veces mayor que el de un material que fluye libremente como el grano. Además, los materiales con tendencia a apelmazarse o adherirse requieren un coeficiente de llenado (φ) más bajo para evitar bloqueos, lo que puede requerir un tornillo de mayor diámetro funcionando a una velocidad diferente para lograr la misma capacidad, afectando indirectamente el equilibrio de potencia. Por lo tanto, un exhaustivo calculo de la potencia del transportador de tornillo Es imposible sin las propiedades detalladas del material.

¿Es mejor tener un motor de gran tamaño o de tamaño insuficiente para un descargador de tornillo?

Si bien ambos tienen desventajas, un motor de tamaño insuficiente es sin lugar a dudas la peor opción. Un motor de tamaño insuficiente no podrá entregar la capacidad requerida, se detendrá bajo carga, se sobrecalentará y requerirá un mantenimiento constante, lo que generará tiempos de inactividad y costos operativos excesivos. Un motor de gran tamaño, si bien implica un mayor desembolso de capital inicial y potencialmente opera en un punto menos eficiente de su curva de potencia, realizará la tarea de manera confiable. Con los modernos variadores de frecuencia (VFD), se puede mitigar la ineficiencia operativa de un motor de gran tamaño. Por lo tanto, en caso de duda, es una práctica industrial estándar aplicar un factor de seguridad e inclinarse por un motor ligeramente más grande para garantizar la confiabilidad, un principio clave en especificación del descargador de tornillo .

¿Puedo utilizar un cálculo de transportador de tornillo estándar para una aplicación de descarga de barcos?

Puede usarlo como punto de partida, pero un descargador de barcos presenta complejidades únicas que un cálculo estándar puede no capturar. La naturaleza dinámica de la operación, donde la longitud y la inclinación del transportador de tornillo interno pueden cambiar a medida que se orza la pluma y cambia la posición del barco, significa que la demanda de energía no es constante. Además, la necesidad de una alta confiabilidad en un entorno portuario exigente las 24 horas del día, los 7 días de la semana, justifica mayores factores de seguridad. Se recomienda encarecidamente utilizar software de ingeniería especializado o consultar con fabricantes experimentados que tengan un historial comprobado en estimación de potencia para descargador a granel sistemas que deben funcionar bajo estas condiciones variables y duras.
